光譜儀的衍射光柵決定了波長范圍，并部分決定了光譜儀所能達到的光學分辨率。選擇正確的光柵是優化光譜儀獲得佳光譜結果的關鍵因素。光柵會影響光學分辨率和特定波長范圍內的效率。光柵可以分為兩部分:刻線密度和閃耀角，在下面的部分中進一步解釋。

色散量由每毫米光柵上的溝槽數量決定。這通常被稱為刻線密度。光柵的刻線密度決定了光譜儀的波長范圍，也是光譜分辨率的一個主要因素。光譜儀的波長范圍與光柵的離散度成反比。然而，色散越大，光譜儀的分辨能力就越大。與之相反，減小刻線密度減小了色散，增加波長覆蓋范圍，降低了光譜分辨率。

例如，如果您選擇的是 900g/mm 光柵的 Exemplar™ 光譜儀，其波長范圍為 370 納米，光學分辨率可至約 0.5 納米。相比之下，如果選擇配備 600g/mm 光柵的 Exemplar™，則波長范圍可達 700nm，光學分辨率可至 約1.0nm。如本例所示，您可以在犧牲光學分辨率的情況下增加波長范圍。

當所需的波長范圍較寬時，即λmax > 2λmin，不同衍射階數波長的光信號可能會出現在探測器平面上的同一空間位置，這一點在我們了解光柵方程后就會明白。在這種情況下，需要一個線性變量過濾器(LVF)來消除任何不必要的高階貢獻，或進行 "階次排序"。

對于固定光柵光譜儀，光柵的角色散可用以下公式描述：

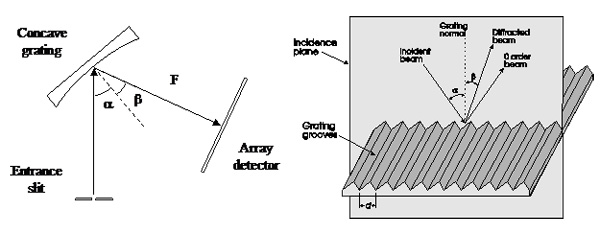

其中，Βeta 是衍射角，d是刻線周期（等于刻線密度的倒數），m 是衍射階數，λ 是光波長，如下圖 1-1 所示。

考慮到聚焦鏡的焦距 (F)，并假設小角度近似，公式2-1 可改寫為：

得出以 nm/mm 為單位的線性色散。根據線性色散，光譜范圍（λmax - λmin）可根據探測器長度（LD）計算得出，而探測器長度可通過探測器上的像素總數（n）乘以像素寬度（Wp）計算得出，公式為：

根據公式 2-3，可以看出光譜儀的光譜范圍由探測器長度 (LD)、刻線密度 (1/d) 和焦距 (F) 決定。衍射光柵可分辨的小波長差由以下公式得出：

其中 N 是衍射光柵上凹槽的總數。這符合變換極限理論，即任何變換小的可分辨單位與樣本數量成反比。一般來說，光柵的分辨能力遠高于光譜儀的整體分辨能力，這表明色散只是決定整體光譜分辨率的眾多因素之一。

還應該注意到，光柵衍射的長波長是2d，這對光柵的光譜范圍有一個上限。對于近紅外(NIR)應用，這種長波長限定可能制約了光譜儀的大槽密度。

閃耀角：

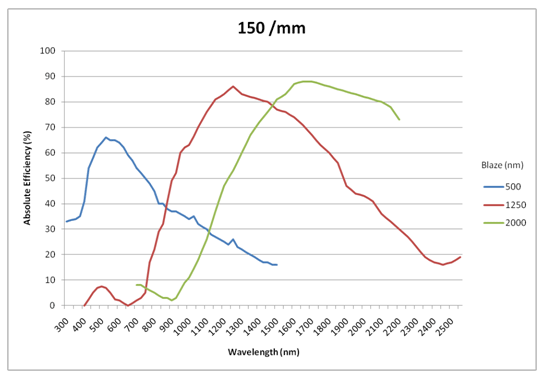

光柵在衍射入射多色光時，其效率并不均勻。衍射曲線的整體形狀主要由凹槽的刻面角決定 ，也就是閃耀角度。利用該特性，可以計算出閃耀角對應的峰值效率;這叫做閃耀波長。圖 2-1，它比較了3種150g/mm 光柵分別在500nm、1250nm和2000nm閃耀。

圖 2-1

光柵可以進行閃耀處理，并在特定波長（即閃耀波長 (λB)）提供較高的衍射效率（>85%）。根據經驗，光柵效率在 0.6×λB 和 1.8×λB 時會降低 50%。這就限定了光譜儀的光譜覆蓋范圍。一般來說，衍射光柵的閃耀波長偏向光譜范圍的弱側，以提高光譜儀的整體信噪比（SNR）。
